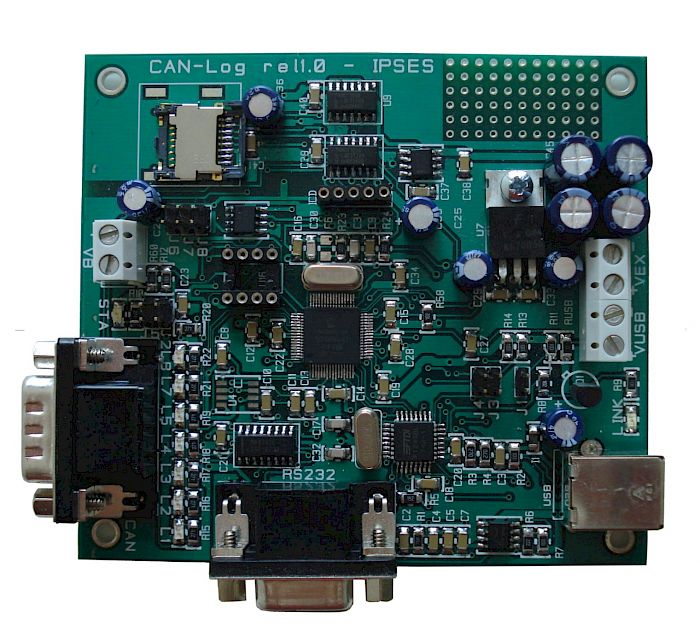

CAN Logger
CAN Logger è una scheda in grado di filtrare e memorizzare tutti i frame CAN del bus su cui è connesso. Inoltre può essere interfacciato direttamente al PC tramite l’interfaccia USB o l’interfaccia seriale RS232 si cui è dotata.
CAN Logger è di semplice utilizzo e facilmente configurabile, anche grazie al software con cui viene fornita.
Grazie alla sua totale configurabilità, la scheda può essere immediatamente collegata e utilizzata con qualsiasi bus CAN.
I parametri configurabili sono:
- High-speed / Low-speed.
- Baudrate.
- Indirizzo.
CAN Logger è disponibile in due versioni, CAN Logger-Flash e CAN Logger-SD:
- CAN Logger-Flash è provvista di una memoria flash on-board in grado di contenere più di 9.000 messaggi leggibile attraverso il software fornito in dotazione;
- CAN Logger-SD permette la registrazione dei messaggi da CAN bus su una memoria micro-SD card inseribile direttamente sulla scheda: tale memoria potrà poi essere letta inserendola in qualsiasi lettore SD interfacciato a PC oppure attraverso il software fornito in dotazione.
CAN Logger viene fornita con un software di configurazione e controllo per ambiente Windows XP, Vista e 7.
Caratteristiche tecniche generali
Alimentazione: Modalità di configurazione da USB: autoalimentato da porta USB
Modalità di configurazione da RS232: da 12VDC a 30VDC
Modalità Stand alone: da 12VDC a 30VDC
Temperatura di funzionamento: da 0 a + 60°C.
Temperatura di immagazzinamento: da -40°C a + 85°C.
Dimensioni della scheda: 100 x 90 mm (3,94 x 3,54 pollici).
Interfacce verso PC: una porta USB tipo B (compatibile USB2.0), una porta RS232.
Interfaccia CAN
- Compatibile con standard CAN 2.0B Active Specifcation
- Configurabile High-speed o Low-speed
- Baudrate programmabile (sino a 1MB/s)
- Filtri di ricezione programmabili (sia extended sia standard frame)
- Isolamento dalla scheda (disattivabile) >1014 Ω
- Differenza di potenziale massima applicabile (CAN-scheda): 150VRMS
- Alimentazione transceiver: 5VDC
Memoria di registrazione (versione CAN Logger-Flash)
- Dimensione: 1.024 kbit (in grado di registrare più di 9.000 messaggi)
- Affidabilità: 1.000.000 di cicli di cancellazione e riscrittura
Supporto MicroSD Card (versione CAN Logger-SD)
- Slot microSD Card a bordo scheda
- File System FAT32 (compatibile Windows)
