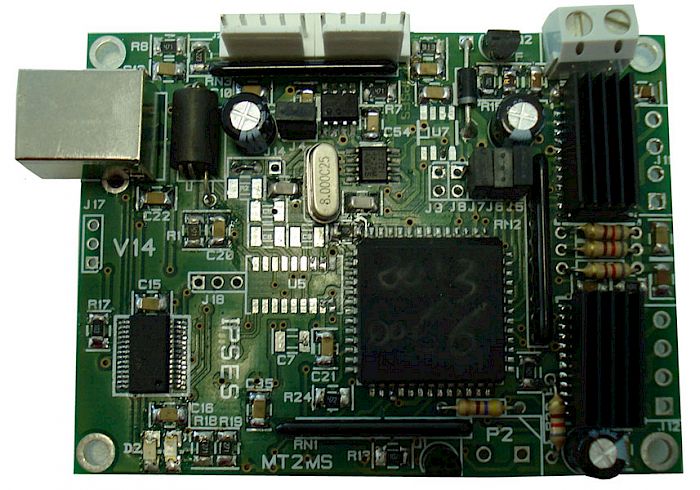

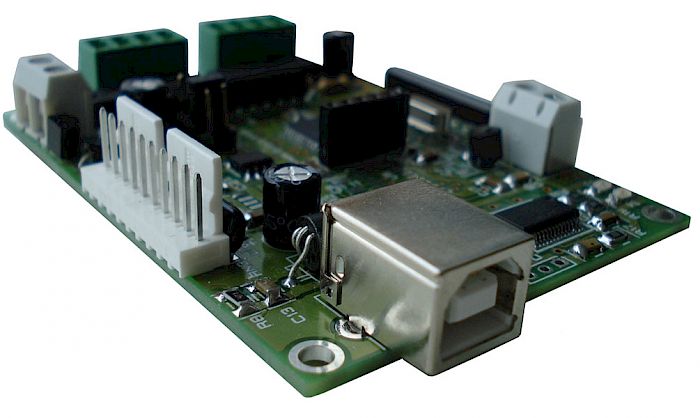

MT2USB - Schede di controllo con interfaccia USB
La scheda è controllata via USB, con un protocollo dedicato, ed è possibile impostare la velocità di rotazione dei motore in maniera indipendente. Questa velocità non viene raggiunta linearmente, ma accelerazione e decelerazione seguono un profilo che ottimizza la coppia erogata dal motore.
La scheda ha dimensioni molto ridotte (60 x 80 mm, corrispondenti a 2,36 x 3,15 pollici) e può essere connessa direttamente a motori passo passo sia unipolari sia bipolari .
Lo strumento dispone inoltre di una uscita ausiliaria che può essere attivata con apposito comando.
Sono previsti 2 controlli di fine corsa (uno per ogni asse) con polarità programmabile.
Il sistema viene fornito con software demo e driver d’interfaccia per l’ambiente Windows, compatibile con tutti i più recenti sistemi operativi (tra cui Windows Vista e Windows 7 sia a 32-bit sia a 64-bit).
MT2USB
Velocità : regolabile da 35 a 1.000 mezzi passi al secondo.
Alimentazione dei motori : da 5 a 36 Vdc (anche non regolata).
Corrente di uscita : 0,6 A per ogni fase (1,2A di picco).
MT2USBMS
Velocità : regolabile da 18 e 500 micro passi al secondo.
Alimentazione dei motori : da 4,5 a 30 Vdc (anche non regolata).
Corrente di uscita : 0,75 A per ogni fase (1,85A di picco).
Pilotaggio dei motori a corrente costante, mediante controllo PWM
Controllo impostabile a passo intero, a mezzo passo, a 1/4 di passo e a 1/8 di passo
Versione BOX
In questa versione, la scheda di controllo e un alimentatore sono contenuti in un case con due uscite su connettori DB25 da collegare direttamente ai motori e agli eventuali fine corsa.
Tale versione può essere richiesta configurata per funzionare con qualsiasi alimentazione, in particolare:
- 230VAC (50/60Hz)
- 110VAC (50/60Hz)
- 12VDC
- 24VDC.
